Panel de malla Classic

3D

Los paneles de malla X-Guard vienen en dos tamaños de malla; Premium 50x20 y Classic 50x30 mm. La distancia de seguridad determina el tamaño de malla requerido. La malla Classic 50x30 requiere una distancia mínima de 200 mm mientras que la Premium 50x20 solo requiere 120 mm.

Leer más
Obtenga su cotización ahora
W322-075025 Panel de malla Classic

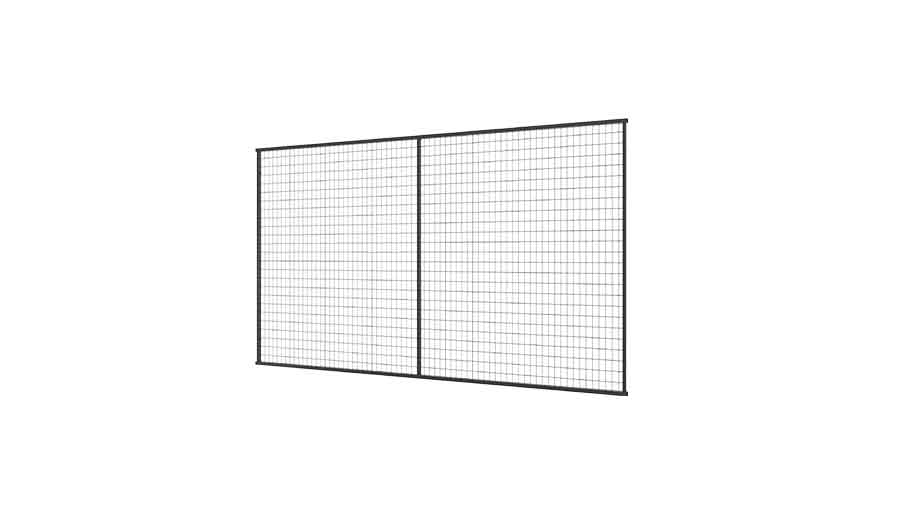

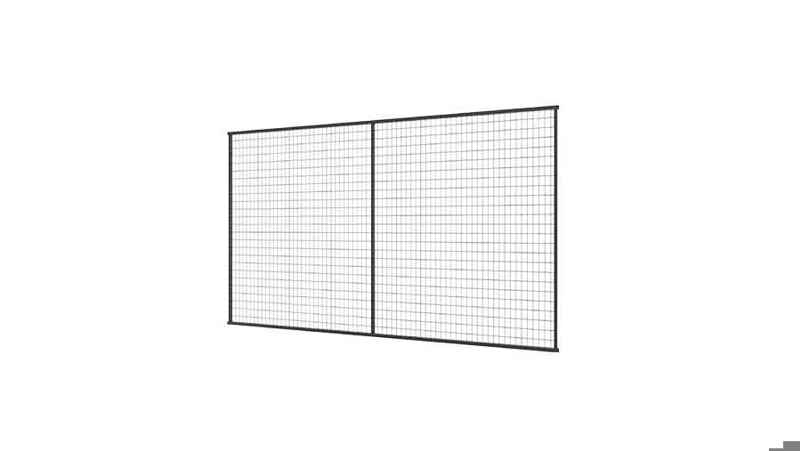

W322-130220 horisontal mesh panel
W322-190040 Panel de malla Classic

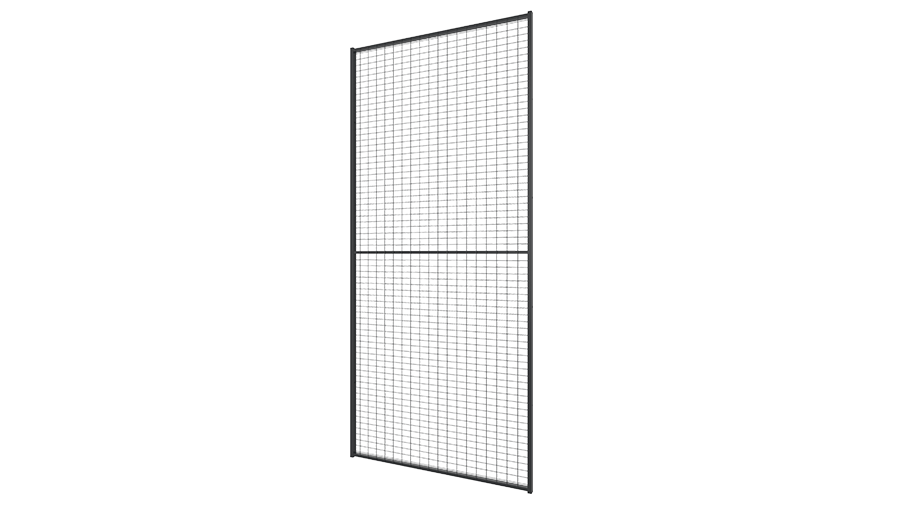

W322-220100 Panel de malla Classic

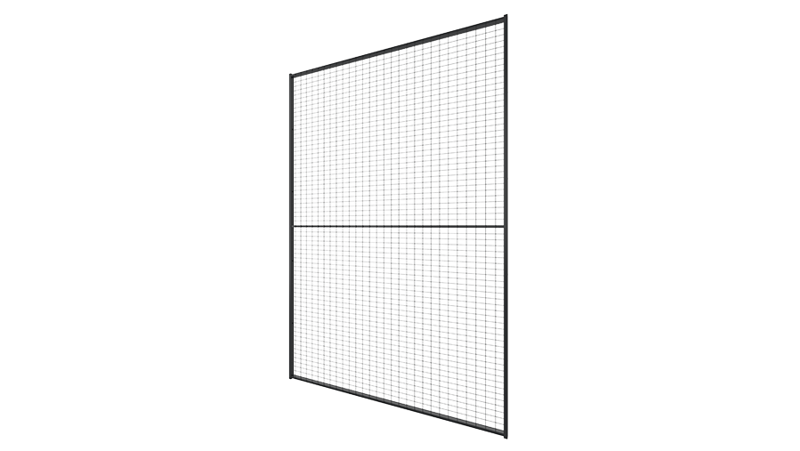

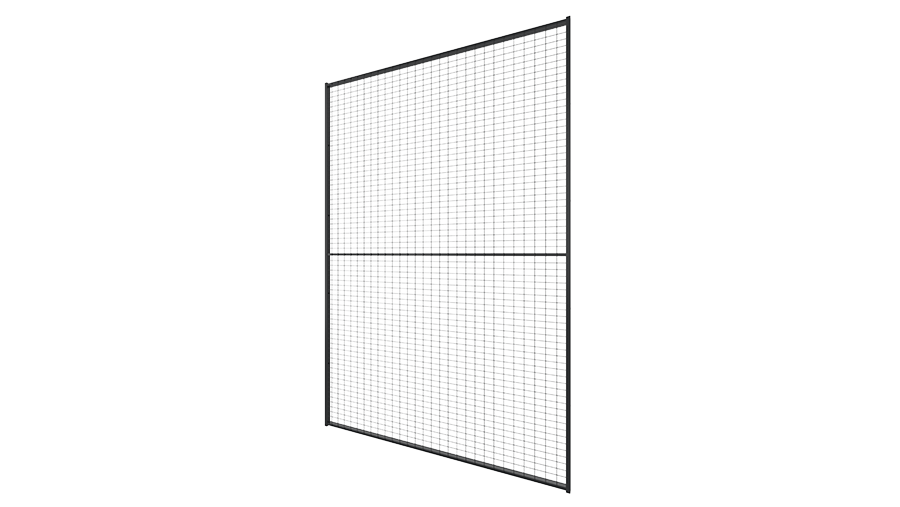

W322-220150 Panel de malla Classic
Seleccionar formato CAD
Panel de malla Classic horisontal mesh panel Panel de malla Classic Panel de malla Classic Panel de malla Classic

Modelos

  • Altura 750 mm

    13 Artículos
    CAD Artículo Altura x Anchura (mm) Retículas de malla
    		W322-075025 750x250 50x30
    1
    		W322-075040 750x400 50x30
    		W322-075050 750x500 50x30
    		W322-075060 750x600 50x30
    		W322-075070 750x700 50x30
    		W322-075080 750x800 50x30
    		W322-075090 750x900 50x30
    		W322-075100 750x1000 50x30
    		W322-075110 750x1100 50x30
    		W322-075120 750x1200 50x30
    		W322-075130 750x1300 50x30
    		W322-075140 750x1400 50x30
    		W322-075150 750x1500 50x30
    Ver más Ver menos

  • Altura 1300 mm

    14 Artículos
    CAD Artículo Altura x Anchura (mm) Retículas de malla
    		W322-130025 1300x250 50x30
    		W322-130040 1300x400 50x30
    		W322-130050 1300x500 50x30
    		W322-130060 1300x600 50x30
    		W322-130070 1300x700 50x30
    		W322-130080 1300x800 50x30
    		W322-130090 1300x900 50x30
    		W322-130100 1300x1000 50x30
    		W322-130110 1300x1100 50x30
    		W322-130120 1300x1200 50x30
    		W322-130130 1300x1300 50x30
    		W322-130140 1300x1400 50x30
    		W322-130150 1300x1500 50x30
    		W322-130220 1300x2200 50x30
    1 1
    Ver más Ver menos

  • Altura 1900 mm

    13 Artículos
    CAD Artículo Altura x Anchura (mm) Retículas de malla
    		W322-190025 1900x250 50x30
    		W322-190040 1900x400 50x30
    1
    		W322-190050 1900x500 50x30
    		W322-190060 1900x600 50x30
    		W322-190070 1900x700 50x30
    		W322-190080 1900x800 50x30
    		W322-190090 1900x900 50x30
    		W322-190100 1900x1000 50x30
    		W322-190110 1900x1100 50x30
    		W322-190120 1900x1200 50x30
    		W322-190130 1900x1300 50x30
    		W322-190140 1900x1400 50x30
    		W322-190150 1900x1500 50x30
    Ver más Ver menos

  • Altura 2200 mm

    13 Artículos
    CAD Artículo Altura x Anchura (mm) Retículas de malla
    		W322-220025 2200x250 50x30
    		W322-220040 2200x400 50x30
    		W322-220050 2200x500 50x30
    		W322-220060 2200x600 50x30
    		W322-220070 2200x700 50x30
    		W322-220080 2200x800 50x30
    		W322-220090 2200x900 50x30
    		W322-220100 2200x1000 50x30
    1
    		W322-220110 2200x1100 50x30
    		W322-220120 2200x1200 50x30
    		W322-220130 2200x1300 50x30
    		W322-220140 2200x1400 50x30
    		W322-220150 2200x1500 50x30
    1
    Ver más Ver menos

  • Altura 2400 mm

    13 Artículos
    CAD Artículo Altura x Anchura (mm) Retículas de malla
    		W322-240025 2400x250 50x30
    		W322-240040 2400x400 50x30
    		W322-240050 2400x500 50x30
    		W322-240060 2400x600 50x30
    		W322-240070 2400x700 50x30
    		W322-240080 2400x800 50x30
    		W322-240090 2400x900 50x30
    		W322-240100 2400x1000 50x30
    		W322-240110 2400x1100 50x30
    		W322-240120 2400x1200 50x30
    		W322-240130 2400x1300 50x30
    		W322-240140 2400x1400 50x30
    		W322-240150 2400x1500 50x30
    Ver más Ver menos

Descargas

X-guard classic

Guía de montaje

X-Guard Technical

Folleto

Especificaciones técnicas

Los paneles de malla X-Guard vienen en dos tamaños de malla; Premium 50x20 y Classic 50x30 mm. La distancia de seguridad determina el tamaño de malla requerido. La malla Classic 50x30 requiere una distancia mínima de 200 mm mientras que la Premium 50x20 solo requiere 120 mm.

El Classic 50x30 viene en cuatro alturas. El panel de 750 mm solo se utiliza como panel de extensión a las otras alturas. Los paneles vienen en trece anchos, con la excepción del panel de 1300 mm, que viene en catorce anchos. Todos los paneles tienen un marco de 30x20 mm con soportes fijos de fábrica para facilitar el montaje.

La malla consta de alambres verticales de Ø 3 mm y alambres horizontales de Ø 2,5 mm.

El color estándar del panel es negro (RAL 9011), pero hay colores personalizados disponibles bajo pedido.
