X-Guard Lite

Panel de malla

3D

X-Guard Lite es una versión simplificada y más ligera de nuestro X-Guard clásico.   El panel está disponible en tres alturas y están disponibles en 13 anchos diferentes.

Obtenga su cotización ahora

Modelos

  • Altura 1300 mm

    13 Artículos
    CAD Artículo Altura x Anchura (mm) Retículas de malla Color
    W312-130025 1300x250 50x30 Negro grafito (RAL 9011)
    1
    W312-130040 1300x400 50x30 Negro grafito (RAL 9011)
    W312-130050 1300x500 50x30 Negro grafito (RAL 9011)
    W312-130060 1300x600 50x30 Negro grafito (RAL 9011)
    W312-130070 1300x700 50x30 Negro grafito (RAL 9011)
    1
    W312-130080 1300x800 50x30 Negro grafito (RAL 9011)
    W312-130090 1300x900 50x30 Negro grafito (RAL 9011)
    W312-130100 1300x1000 50x30 Negro grafito (RAL 9011)
    W312-130110 1300x1100 50x30 Negro grafito (RAL 9011)
    1
    W312-130120 1300x1200 50x30 Negro grafito (RAL 9011)
    W312-130130 1300x1300 50x30 Negro grafito (RAL 9011)
    W312-130140 1300x1400 50x30 Negro grafito (RAL 9011)
    W312-130150 1300x1500 50x30 Negro grafito (RAL 9011)
    1
  • Altura 1900 mm

    13 Artículos
    CAD Artículo Altura x Anchura (mm) Retículas de malla Color
    W312-190025 1900x250 50x30 Negro grafito (RAL 9011)
    1
    W312-190040 1900x400 50x30 Negro grafito (RAL 9011)
    W312-190050 1900x500 50x30 Negro grafito (RAL 9011)
    W312-190060 1900x600 50x30 Negro grafito (RAL 9011)
    W312-190070 1900x700 50x30 Negro grafito (RAL 9011)
    1
    W312-190080 1900x800 50x30 Negro grafito (RAL 9011)
    W312-190090 1900x900 50x30 Negro grafito (RAL 9011)
    2
    W312-190100 1900x1000 50x30 Negro grafito (RAL 9011)
    W312-190110 1900x1100 50x30 Negro grafito (RAL 9011)
    W312-190120 1900x1200 50x30 Negro grafito (RAL 9011)
    1
    W312-190130 1900x1300 50x30 Negro grafito (RAL 9011)
    W312-190140 1900x1400 50x30 Negro grafito (RAL 9011)
    W312-190150 1900x1500 50x30 Negro grafito (RAL 9011)
    1
  • Altura 2200 mm

    13 Artículos
    CAD Artículo Altura x Anchura (mm) Retículas de malla Color
    W312-220025 2200x250 50x30 Negro grafito (RAL 9011)
    W312-220040 2200x400 50x20 Negro grafito (RAL 9011)
    W312-220050 2200x500 50x30 Negro grafito (RAL 9011)
    W312-220060 2200x600 50x30 Negro grafito (RAL 9011)
    W312-220070 2200x700 50x30 Negro grafito (RAL 9011)
    1
    W312-220080 2200x800 50x30 Negro grafito (RAL 9011)
    W312-220090 2200x900 50x30 Negro grafito (RAL 9011)

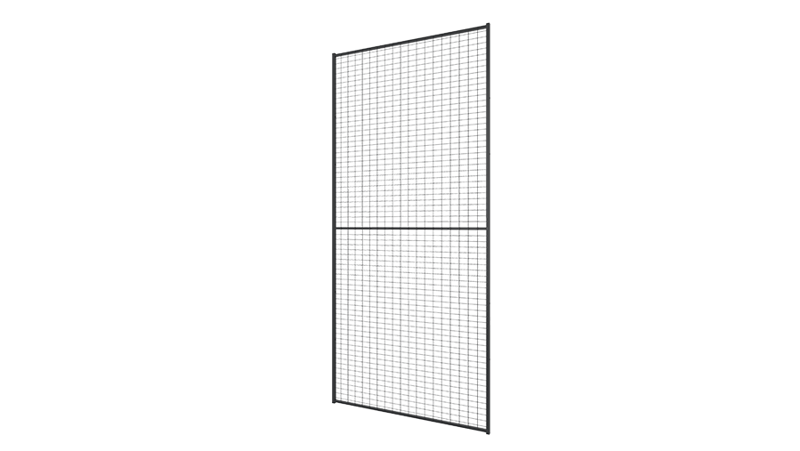

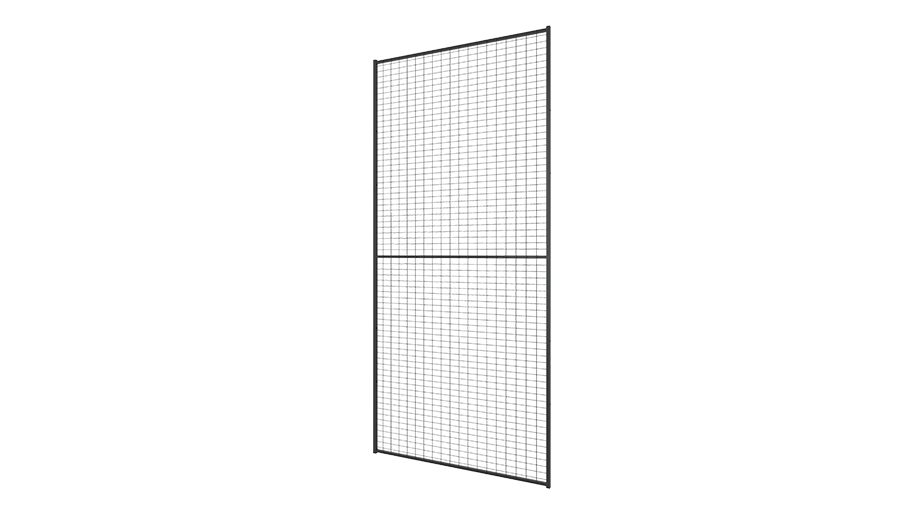

    W312-220100 2200x1000 50x30 Negro grafito (RAL 9011)
    1
    W312-220110 2200x1100 50x30 Negro grafito (RAL 9011)
    W312-220120 2200x1200 50x30 Negro grafito (RAL 9011)
    W312-220130 2200x1300 50x30 Negro grafito (RAL 9011)
    1
    W312-220140 2200x1400 50x30 Negro grafito (RAL 9011)
    W312-220150 2200x1500 50x30 Negro grafito (RAL 9011)

Descargas

X-Guard Lite Assembly guide Mesh

Guía de montaje

X-Guard Lite Assembly guide

Guía de montaje

Especificaciones técnicas

X-Guard Lite es una versión simplificada y más ligera de nuestro X-Guard clásico.

El panel está disponible en tres alturas y están disponibles en 13 anchos diferentes.

El tamaño de la malla es de 50x30 mm. La malla consta de alambres verticales de Ø 3 mm y alambres horizontales de Ø 2,5 mm. La distancia de seguridad recomendada es de 200 mm.

El color del panel estándar es RAL 9011. No obstante, podemos suministrar paneles en los colores que solicite el cliente.
